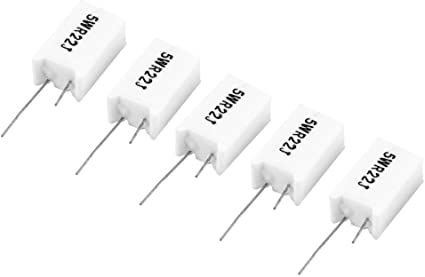

металлическая пластина 5% метров цементный резистор типа SQP

1. Цементные резисторы - это силовые резисторы, которые являются тепловыми и пламенными. Цементные резисторы изготовлены для обработки большого количества мощности, протекающей через него, поскольку она не повреждена теплом или пламенем.

2. Используйте проволочные стержни, стержни вырезания значения или стеклянные стеклянные стержни.

3. Неиндуктивный тип также доступен.

4. Упаковка: объемная упаковка

5. Допуск: ± 5%, ± 10%

6. Стандарт тестирования: JISC5202

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
Кв
Марка продукта:
HKR

Описание товара

Спецификации резистора типа цемента SQP:

ОПИСАНИЕ	SQP200	SQP300	SQP 500	SQP 700	SQP 1000	SQP 1500	SQP 2000
Рейтинг питания (70 ℃)	2W	3W	5 Вт	7w	10 Вт	15 Вт	20 Вт
Эксплуатационный диапазон температуры	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃	-40 ℃ ~ +155 ℃
Температурный коэффициент	± 350ppm	± 350ppm	± 350ppm	± 350ppm	± 350ppm	± 350ppm	± 350ppm
ИЗОЛЯЦИОННОЕ СОПРОТИВЛЕНИЕ	Мин 20 МОм	Мин 20 МОм	Мин 20 МОм	Мин 20 МОм	Мин 20 МОм	Мин 20 МОм	Мин 20 МОм
ВЛАЖНОСТЬ	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)	± (5%r+0,05 Ом)
Короткая перегрузка	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)	± (2,5%r+0,05 Ом)
Припаяемость	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ	Мин. 75% ПОКРЫТЫЙ
Загрузить жизнь	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)	± (5%r+0,1 Ом)
Пламя замедляющего	Нет пылающего	Нет пылающего	Нет пылающего	Нет пылающего	Нет пылающего	Нет пылающего	Нет пылающего
Диапазон значений сопротивления (проволочные стержни)	0,1 Ом-82 Ом	0,1 Ом-180 Ом	0,1 Ом-180 Ом	0,1 Ом-430 Ом	0,1 Ом-470 Ом	0,5 Ом-600 Ом	0,5 Ом-1K
Диапазон значений сопротивления (стержни вырезания значения)		181 Ом-33 кОм	181 Ом-50 кОм	431 Ом- 50 кОм	471 Ом-100 кОм	601 Ом-150 кОм	1K1-150KОм

Резистор типа цемента SQP ХАРАКТЕРИСТИКИ :

Значение сопротивления постоянного тока	Метод испытаний MIL-STD-202 Пункт 303 T	Температура 25 ℃ ± 2 ℃. AQL 0,25%.
Короткая перегрузка	Метод испытаний JIS C 5202 Пункт 5.5	Оцененное напряжение × 2,5 раза Или max.workingvoltage × 2 раза. Выше тест 5 сек. THE RESISTANCE VALUE CHANGE RATE SHALL BE WITHIN ±( 2.5%R+0.05 Ω).
SOLDERABILITY OF TERMINAL	TEST METHOD MIL-STD-202 ITEM 210	260℃±5℃ 10±1SEC. AFTER TESTING, LEAVE FOR 3 HOURS. THE RESISTANCE VALUE CHANGE RATE SHALL BE WITHIN ±(1%R+0.05 Ω).
VIBRATION WITHSTAND	TEST METHOD MIL-STD-202 ITEM 204	X, Y, Z-EACH DIRECTION 2 HOURS. AMPLITUDE 0.75MM. RANGE : 10HZ ~ 500HZ. THE RESISTANCE VALUE CHANGE RATE SHALL BE WITHIN ±(1%R+0.05 Ω).
LOAD LIFE	TEST METHOD MIL-STD-202 ITEM 108	70℃±2℃. 1000 HOURS RATED VOLTAGE (1.5 HOURS ON, 0.5 HOUR OFF). THE RESISTANCE VALUE CHANGE RATE SHALL BE WITHIN ±(5%R+0.1 Ω).
RESISTANCE TEMPERATURE COEFFICIENT	TEST METHOD MIL-STD-202 ITEM 304	THE RESISTANCE VALUE CHANGE RATE SHALL BE AS TABLE – 3.
LOAD LIFE IN HUMIDITY	TEST METHOD MIL-STD-202 ITEM 103	THE RESISTANCE VALUE CHANGE RATE SHALL BE WITHIN ±(5%R+0.05 Ω)
