0201
Упаковка ： лента на катушке
Допуск: ± 1%, ± 5%
Диапазон значения сопротивления: 1 Ом - 100 Мег ом
Продукты HKR соответствуют требованиям окружающей среды в соответствии с Sony of Code №. SS-00259 за не связанный в 8 вредных материалах.
An
· Очень стабильный в применении монтажа поверхности автоматического размещения
· Совместим как с пайкой волны, так и с пайком отрабатывания
Конфигурация
Dimensions
Кривая замены мощности
RCT Series
Рабочее напряжение рассчитывается на основе значения сопротивления после формулы v = √ (p*r) или до его максимальной степени, как указано выше.
Напряжение перегрузки рассчитывается на основе значения сопротивления после формулы V = 2,5Ц (P*R) или до максимальной степени, как указано выше.
Кривая температуры пайки
Методы спецификации и испытаний
Маркировка
1.1 Нет маркировки на 0201 и 0402. Маркировка на других размерах выражена 3-значным кодом в его точном значении
E. G. ： 6R8 = 6,8; 100 = 10 × 10 0 = 10; 472 = 47 × 102 = 4700 = 4,7K
1.2.+/-1% Маркировка значения сопротивления
а Маркировка на размерах 0805, 1206 и выше выражена 4-значным кодом.
E. G. ： 82R5 = 82,5; 1000 = 100 × 10 0 = 100; 2212 = 221 × 102 = 22100 = 22,1K。
беременный Маркировка на 0603 ± 1%(серия IEC E-96) выражается с помощью трехзначного кода; Первые две цифры представляют собой код значения, а последняя буква с капиталом представляет множитель.
Система кодирования серии E-96 выглядит следующим образом:
Код множителя:
E. G. ： 01y = 100 × 10 -2 = 1; 68a = 499 × 100 = 499; 02d = 102 × 103 = 102K
в Любые значения сопротивления толерантности на 1%, но не включенные в серию E-96, маркировки значений такие же, как +/- 5% допуска с идентификацией маркировки.
дюймовый Маркировка резистора 0 Ом представляет собой «0» с диапазоном его значений от 0 до 50 мД. На лейбле продукта не показана терпимость.

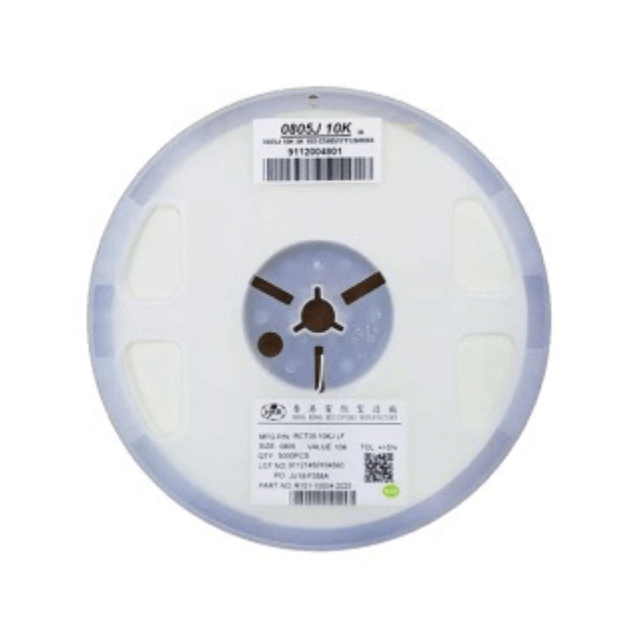

Пакет ленты и катушки
Внешняя упаковка
Первый пакет: 1 ~ 10 катушек второй пакет: 66 барабанов макс.
· Когда количество не должно достигать максимума, оставшееся пустое пространство должно быть похоронено буферным материалом.
· Когда количество может быть использовано в нескольких методах упаковки альттемативной упаковки. Важно обеспечить безопасность продуктов во время транспортировки.
