| Количество: | |
|---|---|
Упаковка ： лента на катушке
Допуск: ± 1%, ± 5%
Диапазон значения сопротивления: 1 Ом - 100 Мег ом
Продукты HKR соответствуют требованиям окружающей среды в соответствии с Sony of Code №. SS-00259 за не связанный в 8 вредных материалах.
An
· Очень стабильный в применении монтажа поверхности автоматического размещения
· Совместим как с пайкой волны, так и с пайком отрабатывания
Конфигурация
Светодиодный резистор для чипа
Dimensions
Светодиодный резистор для чипа
Кривая замены мощности
Светодиодный резистор для чипа
Светодиодная серия
Светодиодный резистор для чипа
Рабочее напряжение рассчитывается на основе значения сопротивления после формулы v = √ (p*r) или до его максимальной степени, как указано выше.
Напряжение перегрузки рассчитывается на основе значения сопротивления после формулы V = 2,5Ц (P*R) или до максимальной степени, как указано выше.
Кривая температуры пайки
Светодиодный резистор для чипа
Методы спецификации и испытаний
Светодиодный резистор для чипа
Маркировка
Светодиодный резистор для чипа
1.1 Нет маркировки на 0201 и 0402. Маркировка на других размерах выражена 3-значным кодом в его точном значении
E. G. ： 6R8 = 6,8; 100 = 10 × 10 0 = 10; 472 = 47 × 102 = 4700 = 4,7K
1.2.+/-1% Маркировка значения сопротивления
а Маркировка на размерах 0805, 1206 и выше выражена 4-значным кодом.
E. G. ： 82R5 = 82,5; 1000 = 100 × 10 0 = 100; 2212 = 221 × 102 = 22100 = 22,1K。
беременный Маркировка на 0603 ± 1%(серия IEC E-96) выражается с помощью трехзначного кода; Первые две цифры представляют собой код значения, а последняя буква с капиталом представляет множитель.
Система кодирования серии E-96 выглядит следующим образом:
Светодиодный резистор для чипа
Код множителя:
Светодиодный резистор для чипа
E. G. ： 01y = 100 × 10 -2 = 1; 68a = 499 × 100 = 499; 02d = 102 × 103 = 102K
в Любые значения сопротивления толерантности на 1%, но не включенные в серию E-96, маркировки значений такие же, как +/- 5% допуска с идентификацией маркировки.
дюймовый Маркировка резистора 0 Ом-это «0» с диапазоном его значений от 0 до 50 м?. На лейбле продукта не показана терпимость.

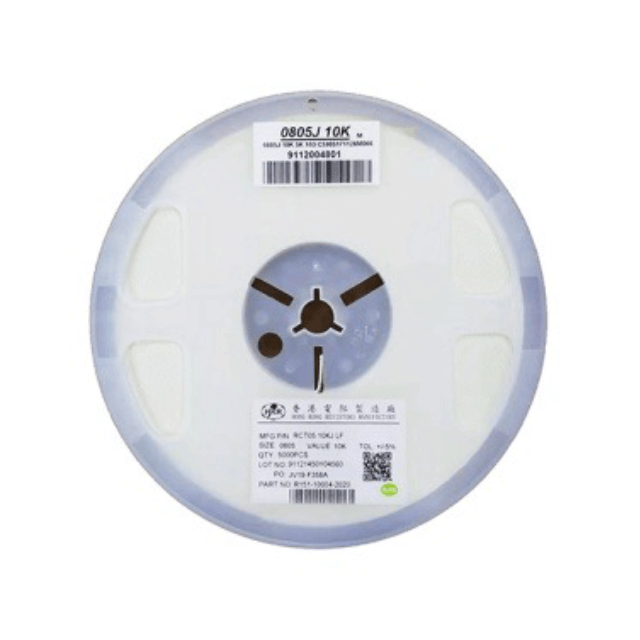

Пакет ленты и катушки
Светодиодный резистор для чипа
Внешняя упаковка
Светодиодный резистор для чипа
Первый пакет: 1 ~ 10 катушек второй пакет: 66 барабанов макс.
· Когда количество не должно достигать максимума, оставшееся пустое пространство должно быть похоронено буферным материалом.
· Когда количество может быть использовано в нескольких методах упаковки альттемативной упаковки. Важно обеспечить безопасность продуктов во время транспортировки.
Светодиодный резистор для чипа
